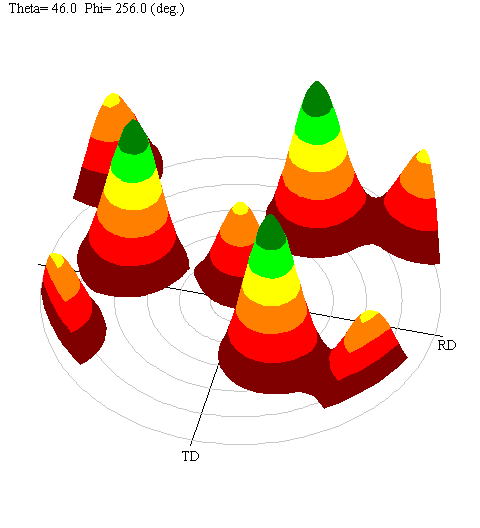

極点図描画・シミュレーションプログラム 　　　極点図の描画とシミュレーションを行ないます。 　　　　　　　　　極点図の立体表示の例

機能 ・試料面法線方向（ＮＤ方向）に分布している結晶方位（hklとuvw）を 　１組（または複数組）指定します。そして、極点図を測定するhklを 　指定し、どのような極点図が表出するかシミュレーションします。 ・実測極点図と重ね合わせて比較することが出来ます。 ・極点を鳥瞰図表示し立体的に見ることが出来ます。

仕様 �@全結晶系（立方、正方、斜方、菱面、六方、単斜、三斜）に     ついて極点図が作成できます。 �A 結晶方位の指定の仕方は次の３通りの方法が可能です。 　　・ＮＤ（hkl）とＲＤ（uvw）で指定する。 　　・ψ、θ、φ（Ｒｏｅの記法）で指定する。 　　・ψ１、φ、ψ２（Ｂｕｎｇｅの記法）で指定する。 �B複数の結晶方位の分布がある場合、分布の比率を％で 　　指定できます。 �C等高線の描画方法は次の３通りの方法で行えます。 　　・等分割で指定する。 　　・等間隔で指定する。 　　・レベル指定する。 �D等高線の各レベルの色を指定できます。 �E極点の実測データを読み込んでシミュレーションデータと 　重ね合わせて見ることが出来ます。

お試し用プログラム（１ヶ月無料）を用意しております。
お気軽にご請求下さい。
