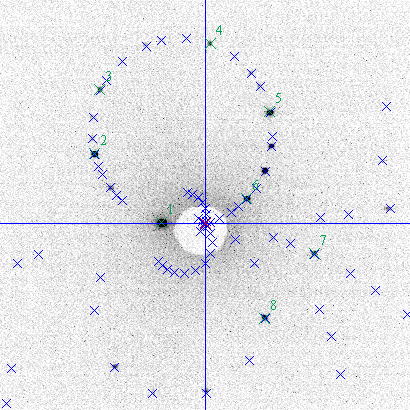

ラウエ解析プログラム 方位不明の結晶のラウエ斑点に指数付けし、結晶の方位を決定します。 　　　　　　　　　　　　　　　　　　解析例

特徴 �@全結晶系（立方、正方、斜方、菱面、六方、単斜、三斜）に     ついて解析できます。 �A全自動で検索が出来ます。主方向（ＮＤ方向）を指定すると 　　更に迅速に解析できます。 �B ビットマップファイル(.bmp)になったラウエ写真から斑点を画面     上でデジタイズし、Ｘ，Ｙ位置を読み取れます。 �Cキャリブレーションと原点決めは十字又はフィルム枠で      出来ます。また原点のクリックだけでも原点を決められます。 �Dデジタイズした斑点位置に基づいてラウエ解析を行い、斑点の     指数付けと結晶の傾きを求めます。 �Eラウエ解析の結果を画面で確認し、原寸大のプリンター出力 　　できます。 �F透過法、背面反射法に加え任意位置での写真も解析     できます。この 結果、フィルムやポラロイド写真の他、     IPやCCDの解析も出来ます。     （注：CCDの場合は画像を反転する必要があります。） �G双晶のラウエ解析も出来ます。（オプション） �Hラウエ解析を迅速に行うため、デジタイズする斑点を 　　検索用と解析誤差計算用に使い別けることが出来ます。 �I解析の結果をビットマップファイル(.bmp)に出力できます。 �J解析条件を退避できるので、解析を再現できます。 �K回折の起こる反射を制限できます。（消滅則の考慮） �L平板のラウエ写真のほか、円筒形のラウエ写真も解析できます。 �M背面反射法の場合はGreninger値、透過法の場合はLeonhardt値を 　　デジタイズした点について表示できます。

入力データ �@ 結晶の格子定数（ａ，ｂ，ｃ，α，β，γ） �A 試料とラウエカメラ間の距離 �B 主ｈｋｌ面(ND方向、不明でも自動で検索することはできます。) �C透過法、背面反射法又は任意フィルム位置の区別と角度 �D最大の反射指数（２設定可能） �E ラウエ斑点の主なる点を４ないし１０点デジタイズ入力 　　するか、または、キーイン入力する。 �F反射制限の有無と反射条件

　　　　　　　　　お試し用プログラムを用意しております。
　　　　　　　　　　　　　お気軽にご請求下さい。
　　　　　　　また、解析に困っているデータがございましたら、メールでお送りください。

チュートリアル 　　IP（イメージングプレート）を 　　　 　ご検討の方に 　　ラウエ写真撮影時の 　　　　　注意点
